納米注塑成型被用作金屬和塑膠有力結合的技術，應用越來越廣泛，美域同潤在精密模具 、精密注塑成型、納米精密注塑成型等技術上，始終走在行業前列。 盡管微型零件和特征是常規的成型，但當零件壁厚小于1毫米時，聚合物熔體的性能還沒有被很好地理解。在這項研究中，確定了通過注射成型復制納米級特征的成型條件和材料特性的影響。納米級特征是納入模具的薄嵌件的一部分。

假設增加熔體溫度、模具溫度、注射速度和包裝壓力，應該可以改善特征定義和深度比。在較高的熔體溫度下，材料可以流動更長的時間來完成零件的填充，而較高的模具溫度將減緩冷卻，使更多的材料流向填充的末端。較高的注射速度會降低熔體的粘度，這是由于較高的剪切和伸長率以及剪切加熱造成的。較低粘度的熔體可望改善深度比和特征定義，因?yàn)椴牧峡梢愿菀椎亓魅胩卣??？焖偬畛湟矞p少了熔融聚合物在填充過程中的冷卻，因此，應改善特征的復制。對于這種模具設計，填料壓力的作用類似于壓縮力，更高的壓力應迫使熔體更接近腔壁。

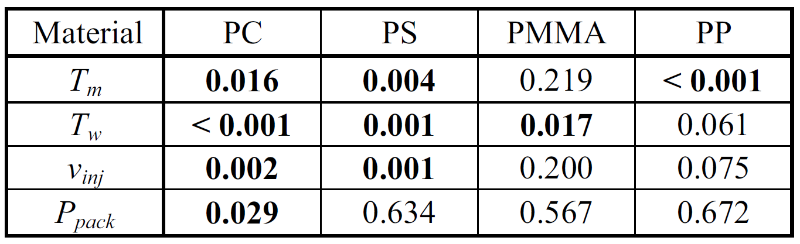

表4：深度比的概率值。

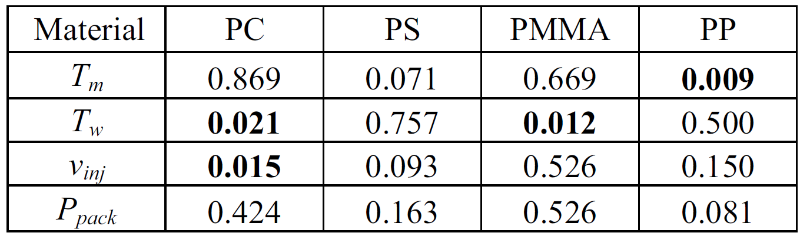

表5：特征定義的概率值。

如圖2所示，深度比隨著熔體溫度的升高而增加。聚丙烯和聚苯乙烯的深度比因熔融溫度的增加而得到最大的改善，并表現出每Q值增加0.45%。

聚丙烯和聚苯乙烯的深度比因熔融溫度的增加而得到最大改善，每qC增加0.45%。聚碳酸酯顯示每qC增加0.40%，而PMMA受溫度影響較小，每qC增加0.22%。然而，特征定義受熔融溫度的影響較?。▓D3）。

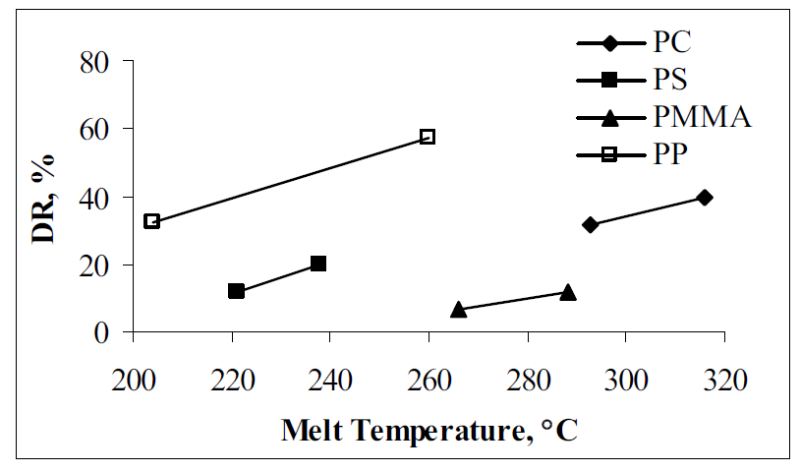

圖2：熔體溫度對深度比的影響

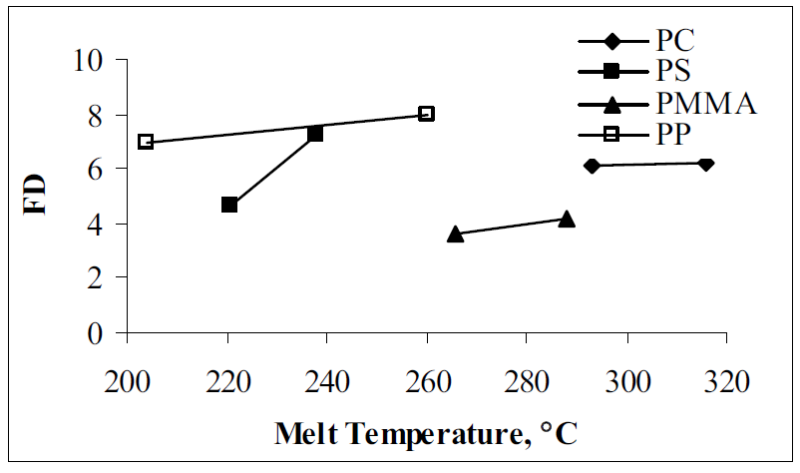

圖3：熔體溫度對特征定義的影響

只有聚苯乙烯的特征定義隨著熔體溫度的升高而明顯增加。相比之下，模具溫度對聚碳酸酯和PMMA的特征定義（和深度比）影響更大。如圖4所示，聚丙烯和聚苯乙烯的特征定義并沒有隨著模具溫度的提高而發生明顯變化。

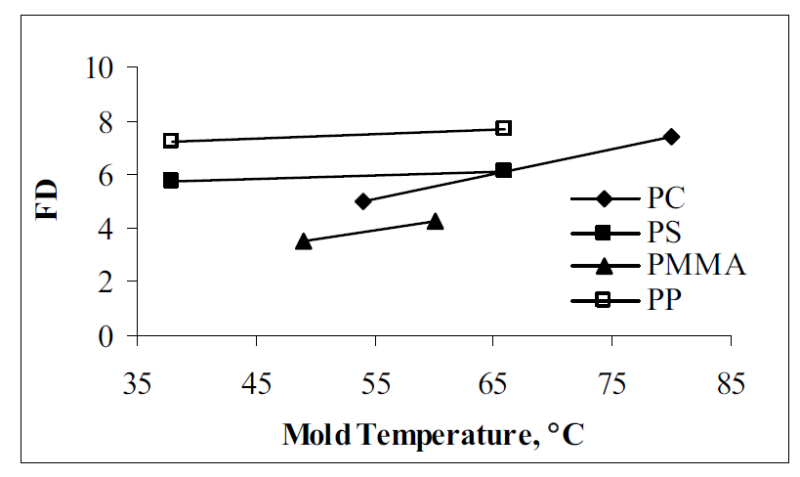

圖4：模具溫度對特征定義的影響

在材料性能方面，零件復制對熔體溫度的敏感性并沒有遵循傳統注塑成型的典型趨勢。一般來說，熔體溫度的提高對那些粘度隨溫度變化很大的材料（即具有高活性能）影響最大。然而，在更高的熔體溫度下，聚碳酸酯（Ea = 73 kJ/mol）的特征復制沒有改善，PMMA（Ea = 52 kJ/mol）和聚丙烯（Ea = 14 kJ/mol）的特征復制略有改善，而聚苯乙烯（Ea = 39 kJ/mol）則明顯增加。盡管聚苯乙烯、PMMA和聚丙烯表現出類似的剪切稀化水平和類似的粘度，但PMMA的深度比沒有受到熔體溫度變化的影響，而聚苯乙烯和聚丙烯的深度比有類似的改善。熔體溫度對聚碳酸酯的深度比有影響，因?yàn)榫厶妓狨]有剪切變薄，而且名義粘度比其他三種材料高，這對聚苯乙烯和聚丙烯也有影響。

模具溫度是影響聚碳酸酯和PMMA部件特征定義的一個重要因素。然而，提高模具溫度對聚丙烯和聚苯乙烯沒有影響。聚碳酸酯和PMMA的熔體粘度的溫度敏感性最高，熱擴散性也最高。聚苯乙烯和聚丙烯具有類似的、較低的熱擴散性，但活化能不同。盡管模具溫度在微模的填充中是一個更重要的因素[11,12]，但這些數據表明，模具溫度完全主導著納米特征的復制。

正如預期的那樣，良好復制納米特征的加工窗口非常小。對于大多數材料，熔體溫度范圍的低端不允許充分填充模具或產生特征不完整的部件。更高的溫度在聚苯乙烯中產生黑色斑點。因此，無定形材料的熔融溫度范圍約為20qC，聚丙烯為55qC。低熔體溫度和所有模具溫度的相互作用也造成了問題。低熔融溫度的PMMA在較高的模具溫度下表現出特征清晰度下降，可能是由于這種相互作用。

注射速度對特征復制的影響遠遠低于預期。更高的速度使深度比和特征定義略有改善，但這些影響對材料敏感。包裝壓力最初對特征復制的影響很小，因?yàn)樗┘拥膲毫τ行У貕嚎s了熔融聚合物。當再次使用316qC熔體溫度、77qC模具溫度和20mm/s注射速度對聚碳酸酯進行模塑時，20、35和50MPa的包裝壓力產生了75%的深度比和類似的特征定義等級。由于轉換壓力為35兆帕，這種行為證實了特征已經冷卻。行為證實了特征在填充過程中已經冷卻了。

表6列出了 "最佳 "加工條件和與這些條件相關的特征復制。高熔體和模具溫度、快速注射和較高的包裝壓力產生了最好的納米級特征的復制。所有四種材料都表現出類似的特征定義水平，但深度比非常不同。聚丙烯的深度比達到了模具深度的85%，而對照組（聚碳酸酯）的深度比為54%。聚苯乙烯和PMMA的深度比非常低，分別為29%和36%。這種行為表明，特征定義可能與熔體粘度有關，而深度比可能受模具表面和聚合物熔體之間的相互作用影響。聚丙烯的粘度最低，熱擴散率低，而且是非極性的。聚苯乙烯和PMMA的粘度相似，但PMMA的熱擴散率較高，而且比聚苯乙烯更有極性。聚碳酸酯的粘度比其他三種聚合物高得多，熱擴散率最高，而且其名義極性與PMMA相似。然而，光學級聚碳酸酯的配方是為了達到正確的流動水平，因此，其極性可能低于預期。因此，100%再現模具深度的能力可能與模具表面和聚合物熔體之間與表面張力有關的相互作用有關。模具表面和熔體的極性差異較大，可以更好地再現。此外，當聚合物接近表面時，聚碳酸酯的轉變溫度會發生變化。因此，聚合物熔體的深度比差異可能與過渡溫度的可能變化有關。由于表面明顯影響納米特征的再現，凝固點的變化將影響深度比。

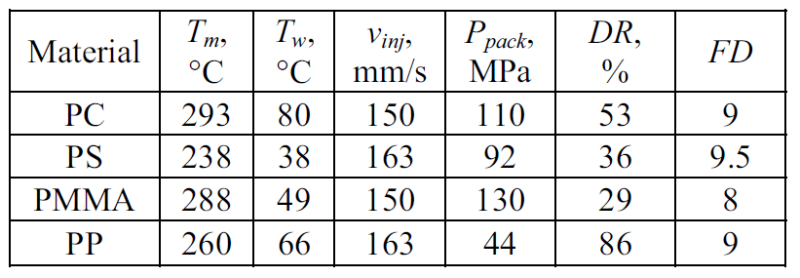

表6： 最佳的處理?xiàng)l件和由此產生的特征復制水平

4 結論

具有納米級特征的零件的成型導致了非常小的加工窗口。熔體溫度和模具溫度影響了熔體在模具凸起周圍的流動能力，而模具溫度是影響特征定義的唯一加工參數。材料特性和特征復制結果的比較表明，模具溫度在納米尺度的聚合物流動中完全占主導地位。

在納米級特征中聚合物的流動占主導地位，熔體溫度的影響只存在于與模具溫度的相互作用。注射速度對復制的影響很小。熔體粘度對特征定義有很大影響，但深度比似乎與模具表面和聚合物熔體之間的相互作用有關。由于深度比隨著模具和聚合物熔體之間的極性差異增加而增加，這表明表面張力可能影響復制。或者，過渡溫度的變化可能影響熔體的凝固。這兩種原因都還在調查之中。

 Chinnawat Srirojpinyo ^*, Sung-hwan Yoon^* , Jun Lee^**, Changmo Sung^** , Joey L. Mead^* , and Carol M. F. Barry^*

*Department of Plastics Engineering, University of Massachusetts Lowell, [email protected]

**Center for Advanced Materials, University of Massachusetts Lowell 1 University Ave., Lowell, MA, 01854

REFERENCES

[1]   Greiner, R, Kunstoffe Plast Europe, 88, 29-32, 1998.

[2]   Lai, S.; Lee, J. L.; Yu, L.; Koelling, K. W and Madou, and M. J., Materials Research Society Symposium Proceedings, 729, 17-27, 2002.

[3]   Madou, M. J.; Lee, J. L.; Koelling, K. W.; Daunert, S. Lai, S.; Koh, C. G.; Juang, Y.; Yu, L.; and Lu, Y., SPE Technical Papers, 59, 245-254, 2001.

[4]   Shah, R. K.; London, A. L., Advances in Heat Transfer, 1978.

[5]   Yu, L.; Lee, L. J.; Koelling, K. W., SPE Technical Papers, 61, 602-606, 2003.

[6]   Martyn, M. T.; Whiteside, B.; Coates, P. D.; Allan, P. S.; and Hornsby. P., SPE Technical Papers, 60, 476- 480, 2002.

[7]   Yao, D.; and Kim, B., SPE Technical Papers, 61, paper 521-525, 2003.

[8]   Martyn, M. T.; Whiteside, B.; Coates, P. D.; Allan, P. S.; Greenway, G.; and Hornsby. P., SPE Technical Papers, 60, 2582-2586, 2003.

[9]   Yu, L.; Koh, C. G.; Koelling, K. W.; Lee, J. L.; and Madou, M. J., SPE Technical Papers, 59, 785-789, 2001.

[10] Yu, L.; Koh, C. G.; Lee, J. L.; and Koelling, K. W., Polymer Engineering and Science, 42, 871-888, 2002.

[11] Wimberger, R. F., SPE Technical Papers, 57, 476-480, 1999.

[12] Bushko, W. C.; Dris, I.; Avagliano, A., SPE Technical Papers, 59, 780-784, 2001.
