擠出加工工藝是金屬加工和塑膠加工的常用方式，它具有效率高、成本低的優(yōu)點(diǎn)，非常適合加工線性形狀的產(chǎn)品。美域同潤(rùn) 有大量擠出工藝的產(chǎn)品應(yīng)用，在行業(yè)中具備豐富的生產(chǎn)經(jīng)驗(yàn)。而擠出模具和擠出設(shè)備，是在生產(chǎn)過(guò)程中需要特別關(guān)注的。

擠出設(shè)備最常見(jiàn)的問(wèn)題之一是模具中的流動(dòng)變化，尤其是在啟動(dòng)后。即使嚴(yán)格遵循并嚴(yán)格審查運(yùn)行歷史記錄和設(shè)置文檔，也可能會(huì)發(fā)生這種情況。本來(lái)應(yīng)該是快速的轉(zhuǎn)變卻變成了可怕的廢品噩夢(mèng)。什么地方出了錯(cuò)？

分享工具構(gòu)建知識(shí)歷來(lái)都是禁忌。工具制造商有他們的小筆記本，上面寫(xiě)著土地比率和每種材料使用的回撤。最后，任何特定工具店制造的每種工具都是不同的?？爝M(jìn)之后，商店的經(jīng)營(yíng)方式有所不同，大多數(shù)商店都朝著一個(gè)共同的標(biāo)準(zhǔn)運(yùn)行。關(guān)于工具設(shè)計(jì)的文獻(xiàn)比過(guò)去更多，那么是什么導(dǎo)致了流程的轉(zhuǎn)變呢？

讓我們排除故障并查看可能導(dǎo)致流程轉(zhuǎn)移的步驟。

• 壓力：大多數(shù)擠壓車(chē)間通常會(huì)監(jiān)測(cè)和記錄背壓，但很少通過(guò)控制背壓來(lái)優(yōu)化工藝。當(dāng)調(diào)整新工具時(shí)，壓力會(huì)被記錄為標(biāo)準(zhǔn)，不會(huì)質(zhì)疑其是否正確。關(guān)于低機(jī)頭壓力會(huì)導(dǎo)致單螺桿擠出機(jī)螺桿性能不佳的問(wèn)題，已有許多文章發(fā)表。當(dāng)壓力與模具中的流動(dòng)變化相關(guān)時(shí)，我們所尋求的壓力是一致性。應(yīng)始終向模具提供一致的壓力以保持穩(wěn)定性。

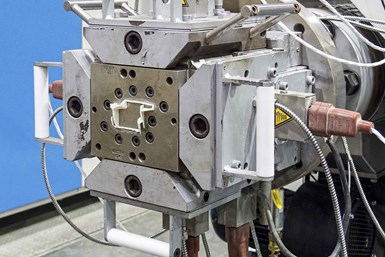

啟動(dòng)之前，潤(rùn)滑掛在擠出機(jī)上的工具的所有部件。

• 熔體溫度：與壓力非常相似，熔體溫度應(yīng)始終以一致的方式提供給模具，以確保穩(wěn)定性。

• 模頭區(qū)：如果模頭區(qū)比率不足，則停留時(shí)間的縮短（以及背壓的缺乏）將導(dǎo)致流量變化和不穩(wěn)定。很多商鋪往往一開(kāi)始就輕視用地比例，在開(kāi)發(fā)過(guò)程中減少土地后，沒(méi)有足夠的土地來(lái)穩(wěn)定。確保鋼鐵安全，并在額外的陸側(cè)犯錯(cuò)。作為一個(gè)額外的好處，陸地可以減少材料離開(kāi)模具時(shí)的膨脹。大多數(shù)材料要求土地比為 15:1 或更大。

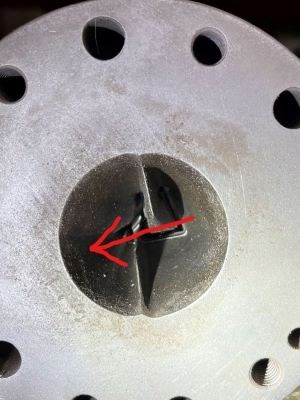

潤(rùn)滑模具（箭頭指向要潤(rùn)滑的壁）有時(shí)會(huì)改善阻力流并消除流動(dòng)偏移。

加熱帶：在過(guò)去的文章中，我寫(xiě)了五個(gè)加熱帶原理，這是擠出過(guò)程中最容易被忽視的變量之一。假設(shè)您已閱讀本文并糾正了五個(gè)原則中的任何缺陷，并且模具加熱是正確且一致的。此時(shí)，您可能需要返回并閱讀該文章并仔細(xì)檢查加熱帶。

好吧，如果壓力、熔體溫度、模頭區(qū)域和加熱器帶都檢查正常又怎么樣，但可怕的流動(dòng)變化無(wú)論如何都會(huì)發(fā)生。還有一件事要做，這很多時(shí)候會(huì)阻止流量變化：潤(rùn)滑工具。

潤(rùn)滑可以改善阻力流

流線板的空腔不會(huì)均勻填充，因?yàn)橥ǖ篱L(zhǎng)度不同，阻力流長(zhǎng)度也不同。工具越大，需要填充的空腔就越大，出現(xiàn)問(wèn)題的可能性就越大。在啟動(dòng)之前，潤(rùn)滑掛在擠出機(jī)上的工具的所有部件。初始?jí)毫?huì)減小，但會(huì)增加并達(dá)到穩(wěn)定點(diǎn)。很多時(shí)候，改進(jìn)的阻力流將消除流動(dòng)偏移問(wèn)題。

【譯自：https://www.ptonline.com/articles/is-your-die-flow-changing-despite-following-all-the-correct-formulas】
