我們前面一篇介紹了納米注塑成型技術和聚合物/金屬雜化(PMH)復合材料 的概念,后面我們就要展開試驗以獲取深入的了解。
2 實驗
2.1 材料
使用前,將鋁板切成 40×10×2 mm,并用 80 Grit 砂紙打磨去除氧化物。然后,將板用丙酮和乙醇清洗。聚苯硫醚 (PPS) ,在 140°C 下干燥 24 小時以除去水分。
2.2 鋁板表面處理及 PMH 的制備
電解液含有20wt%的H2SO4 和80wt%的去離子水,Al板作為陽極,石墨片作為陰極。陽極氧化在 20°C 下在不同的電壓和攪拌時間下進行。陽極氧化后,鋁板在 60°C 的烘箱中干燥 20 分鐘。然后,將板放入預先設計的模具中(圖 1) 并進行注射。鋁腔由鋁板填充,陽極氧化區域面向注射腔,然后,聚合物通過注射口注入注射腔。由于聚合物的高壓和良好的流動性,它會在鍵合區域注入 Al表面的孔隙中,形成PMH。模具溫度設置為 60°C,機筒溫度設置為 280°C 。注射時間為 5 秒,壓縮時間為 20 秒。

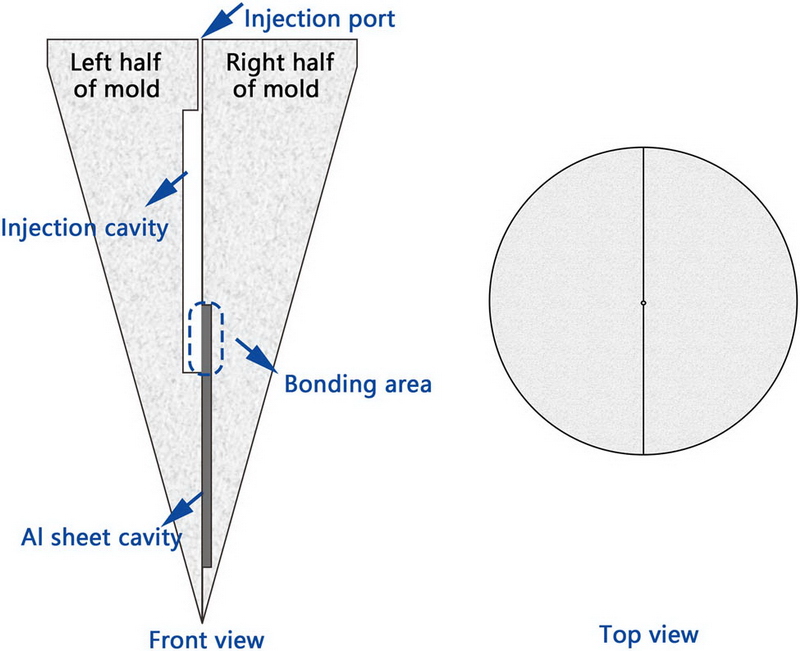

圖1
注塑模具示意圖。
2.3 表征
通過場發射掃描電子顯微鏡(FE-SEM,JEOL JSM-7800F,日本)研究了鋁板表面納米結構的形態。工作電壓為60.0 kV ,電流為100.0 mA,掃描范圍為5-90°。制備SEM樣品時,采用精細研磨機(德國 Leica EM TXP)對PMH橫截面進行精細研磨,盡量保留其原有的界面形貌,便于SEM觀察。界面的反應通過傅里葉變換紅外光譜 (FT-IR)(PerkinElmer Spectrum 3,美國)進行,光譜分辨率為 2 cm -1,波數區域?yàn)?/span> 400–4,000 cm -1帶 ATR 紅外光譜模具。樹脂的熱力學行為通過差示掃描量熱儀 (DSC, 204 F1 Phoenix, Germany) 表征。鋁板與PPS的結合強度采用微機控制電子萬能試驗機(UTM4104X,歐貝特[山東 ]檢測設備有限公司,中國)進行測試。
3 結果與討論
3.1 鋁合金板材表面形貌
根據陽極氧化鋁的生長機制,電壓和陽極氧化持續時間對孔徑和深度起著關鍵作用。研究了電壓和時間對陽極氧化鋁表面形貌的影響。從圖2a-c可以看出,表面納米孔e隨著陽極氧化時間的增加而增加。在 15 V電壓下,陽極氧化1.5 h后孔隙呈納米級,而陽極氧化6 h后孔隙增加為微孔隙。微孔有利于制備 PMH 。隨著時間的延長,毛孔塌陷(圖 2d). 這主要是因?yàn)樵陉枠O氧化過程中,氣體會沉積在金屬表面的阻擋層上,因此會不斷產生多孔結構。然而,當時間繼續增加時,電解質中的電子將轉移到陽極,其擊穿將導致孔結構的一些破壞 。此外,隨著陽極氧化時間的增加,氧化層厚度增加,氧化層變脆,會降低金屬基體的強度。電壓對孔徑具有相同的影響。如圖 2e和f所示,增加電壓使孔隙結構迅速坍塌。在陽極氧化過程中,隨著電壓的升高,這種能量平衡會被破壞,從而導致孔隙結構的破壞。
圖 2
陽極氧化后鋁板的表面形貌。(a) 清洗后的鋁板,(b–d) 鋁板在 15 V 下陽極氧化 1.5、6 和 8 小時, (e 和 f) 鋁板分別在 20 和 25 V 下陽極氧化 6 小時。
3.2 PMH的結合強度
采用微型注塑機制備上述制備方法制備的鋁合金基體與PMH,并通過拉伸試驗測試其結合強度。圖 3a是 PMH 樣品的數碼照片和示意圖。為保證拉力測試時兩端受力均勻,在裸金屬端放置墊片(圖3b)。試驗時不輸入花鍵的厚度、寬度、標距,以最大力值表示抗拉強度。

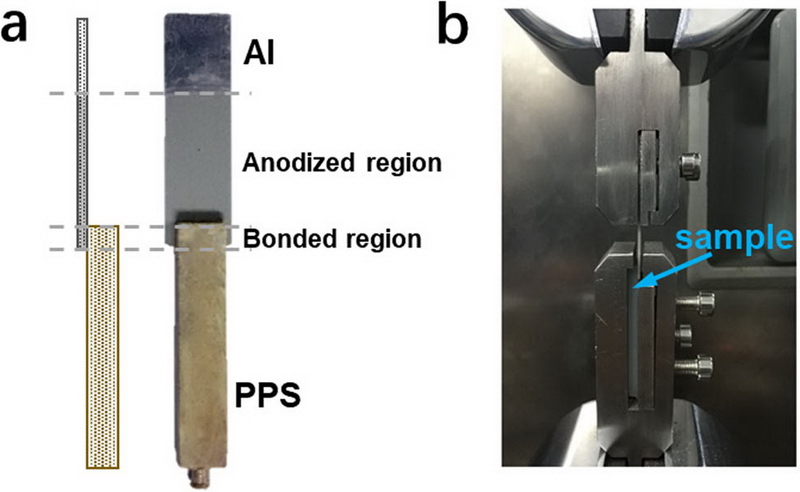

圖 3
拉伸測試的數碼照片:(a) PMH 樣品和示意圖以及 (b) 測試夾具。
拉伸試驗結果如圖4所示??梢姼叩碾妷汉透L的陽極氧化時間有利于提高PMH的結合強度。拋光和清洗后,PPS 很難與鋁板結合,這種現象在鋁板在15 V電壓下陽極氧化1.5和4.0小時的 PMH中一直存在。隨著 15 V 陽極氧化時間的進一步增加,PMH 的結合強度顯著增強。PMH 在 15 V 電壓下陽極氧化 6 小時,產生的最大結合強度為 1,543 N。然而,當陽極氧化時間進一步增加到 8 小時時,結合強度下降到 810 N。根據陽極氧化理論,陽極氧化時間與孔隙深度呈正相關,并且在 PMH 中作為連接樹脂的錨。陽極氧化電壓對金屬表面的孔隙結構也起著重要作用。將電壓增加到 20 和 25 V 時,孔隙塌陷,導致結合強度降低(圖 4a)。圖 4b 顯示了 PMH 的不同斷裂模式,表明了組分材料強度和界面結構對 PMH 結合強度的影響。對于相對光滑的表面,PPS 幾乎不能粘附在鋁板上,弱的結合強度導致金屬和樹脂完全分離。對于結合強度高的PMH,它在PPS體或Al 板表面斷裂。適當?shù)目捉Y(jié)構允許 PMH 具有良好的錨固結構,并導致高結合強度。然而,過度的陽極氧化會使氧化層變厚,從而在拉伸試驗中導致鋁板上的氧化層剝落。
圖 4
拉伸測試結果:(a) 粘合強度結果和 (b) 拉伸測試后的 PMH 樣品。
【譯自:https://www.degruyter.com/document/doi/10.1515/ntrev-2022-0120/html 】
