在模具開發和精密模具加工中，我們一定會用到熱流道技術。50 多年前引入塑料行業的熱流道技術通過提高模塑零件質量、提高運營效率、減少?gòu)U料和節省資金，徹底改變了注塑加工能力。

熱流道系統是在注塑模具內使用的熔融塑料輸送裝置。換句話說，熱流道系統由塑料注射模具內部使用的加熱部件（通常通過電力）組成，它將熔融塑料從注射成型機的料筒帶入模具的型腔。熱流道熔體通道的尺寸取決于許多因素，例如樹脂類型、注射速度、填充率和成型部件。溫度控制器（獨立控制器或來自注塑機的控制器）將注塑模具內的熱流道系統和機筒內的樹脂加熱至加工溫度，并將樹脂注入模具。樹脂通過入口，向下進入歧管，然后分流到各個噴嘴，并通過注射點（或澆口）進入最終模具型腔，最終零件就在這里形成。根據所制造的塑料零件，現在的模具可以有 1 到超過 192 個噴嘴。

在熱流道技術出現之前，冷流道被廣泛應用于注塑模具上。在不影響樹脂的流動和熱特性的情況下，冷流道模具面臨著將樹脂從機筒輸送到型腔的許多挑戰。隨著樹脂類型的進步以及模具和零件設計的復雜性，通過冷流道模具控制成型過程以生產質量合格的成型零件變得越來越困難。

然而，隨著具有先進熱控制的熱流道技術的引入，更廣泛的樹脂加工對注塑商來說變得更加實用和方便。與冷流道模具不同，熱流道組件單獨加熱，以確保樹脂在整個模具中持續保持溫度。還可以精確控制每個熱流道加熱組件的溫度，以確保根據每種樹脂的要求優化工藝，提供盡可能高的零件質量。今天，熱流道能夠生產各種尺寸的高度復雜的零件，這些零件被用于各個行業。

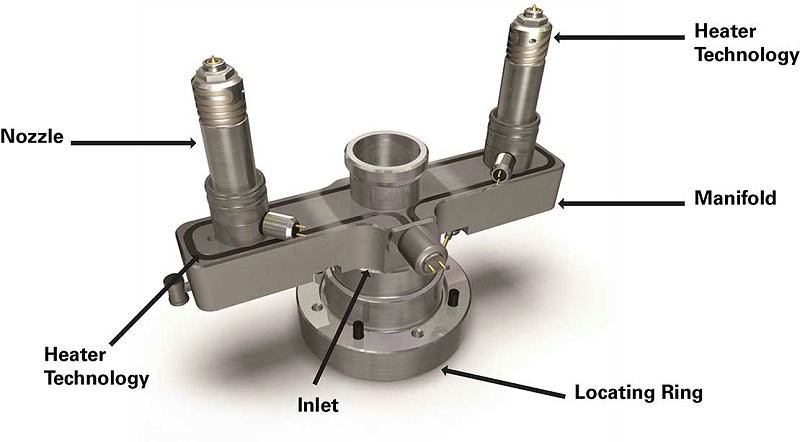

熱流道的要素

定位環——定位環將注塑模具與成型機的壓板對齊。它確保模具與機器正確對齊。

入口——當樹脂注入模具時，這是樹脂從注射機噴嘴進入的入口。根據樹脂的類型和熱流道的設計，可以加熱入口組件以優化成型工藝。

歧管——歧管使樹脂能夠流入不同的噴嘴和注射點（澆口）。歧管通常用于注入多個型腔或每個零件需要多個噴嘴/澆口的地方。歧管有多種材料、設計和形狀可供選擇，并且通常經過優化以使用 CAE 分析改進成型工藝。制造技術主要有兩種類型，槍鉆和 2 件式釬焊。槍鉆通常是更簡單、更經濟的系統的理想選擇，而當需要更嚴格的性能標準（平衡、更快的顏色變化）時，通常首選 2 件式釬焊。2 件式歧管也是多材料或多色成型應用的理想選擇。

噴嘴——噴嘴是樹脂通過澆口注入型腔的部件。根據設計，噴嘴通常安裝在帶或不帶歧管的模板中。有多種噴嘴設計可供選擇，使用不同的材料，以實現最適合應用的各種樹脂的加工特性。

加熱器技術——加熱器技術是所有熱流道系統的基礎，對成型工藝和零件質量有顯著影響。有多種供暖選擇，各有優缺點。選擇合適的熱流道取決于成型工藝、零件性能、可靠性和成本等要求。最常見的熱流道技術有帶加熱帶/板的加熱器、粘貼式/柔性加熱器或釬焊式加熱器。

美域同潤一直使用在制造行業領先的熱流道和溫度控制系統，設計、制造和支持全系列的熱流道產品，包括熱流道系統、溫度控制器、熱半模和澆口技術等。
