我們?cè)?strong>模具設計加工中，必須多方面考慮模具設計的結構，以免在使用的時候發生問題，其中脫模設計就是影響生產的重要因素。

具體選擇脫模斜度時應注意以下幾點:

a.  取斜度的方向，一般內孔以小端為準，符合圖樣，斜度由擴大方向取得，外形以大端為準，符合圖樣，斜度由縮小方向取得。如下圖。

b.  凡塑件精度要求高的，應選用較小的脫模斜度。

c.  凡較高、較大的尺寸，應選用較小的脫模斜度。

d.  塑件的收縮率大的，應選用較大的斜度值。

e.  塑件壁厚較厚時，會使成型收縮增大，脫模斜度應采用較大的數值。

f.  一般情況下，脫模斜度不包括在塑件公差范圍內。

g.  透明件脫模斜度應加大，以免引起劃傷。一般情況下， PS料脫模斜度應大于3°，ABS 及PC料脫模斜度應大于2°。

h.  帶革紋、噴砂等外觀處理的塑件側壁應加 3°~5°的脫模斜度，視具體的咬花深度而定，一般的曬紋版上已清楚例出可供作參考之用的要求出模角。咬花深度越深，脫模斜度應越大 .推薦值為1°+H/0.0254°(H 為咬花深度）.如121的紋路脫模斜度一般取3°， 122的紋路脫模斜度一般取5°。

i.  插穿面斜度一般為 1°~3°。

j. 外殼面脫模斜度大于等于 3°。

k. 除外殼面外，殼體其余特征的脫模斜度以 1°為標準脫模斜度。特別的也可以按照下面的原則來取:低于3mm 高的加強筋的脫模斜度取0.5°，3~5mm取1°，其余取 1.5°；低于3mm高的腔體的脫模斜度取0.5°，3~5mm 取1°，其余取1.5°

膠件必須有足夠的脫模斜度，以避免出現頂白、頂傷和拖白現象。脫模斜度與膠料性能、膠件形狀、表面要求有關。

    常用膠料最小脫模斜度的推薦值已發過。對膠件 3D文件中沒有脫模斜度要求的部位，參照技術說明中一般脫模斜度的要求。膠件外觀表面要求光面或紋面，其脫模斜度也不同，斜度值如下：

(1)外表面光面小膠件脫模斜度/1?，大膠件脫模斜度/3?；

(2)外表面蝕紋面Ra < 6.3脫模斜度/3?，Ra/6.3 脫模斜度/4?；

(3)外表面火花紋面Ra < 3.2脫模斜度/3?，Ra/3.2 脫模斜度/4?。

對已建3D模型之膠件，應用Pro/E進行脫模斜度檢查，其步驟如下：

    Analysis ? Surface Analysis ?

    Draft Check?[給定最大斜度值，選分析

    Part或 Surface，確定分析所對應的方向面] ? Compute。

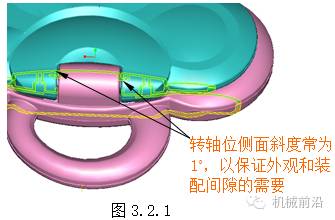

應注意，在修改膠件脫模斜度時，還需保證膠件裝配關系和外觀的要求，如圖所示。
