在現代工業生產中，CNC加工，5軸CNC加工，都是常用的加工方式，對于金屬切削來說，CNC加工中心的刀具是非常重要的一環，它決定了加工效果和加工質量。

五軸加工，優勢顯著

顯而易見，五軸加工在現代金屬切削領域越來越流行。五軸加工優勢顯著，例如僅用一次裝夾來加工復雜形狀的零件，而不改變工件的定位、同時保證高加工精度及減少加工節拍。

先進的工件制造技術提高了精密鍛造、鑄造和主流增材制造（AM）的水平。這也導致了工件的幾何形狀更為復雜，通過切削來減少加工余量和材料，并達到反映工件最終形狀的結果，這就要求高性能的切削刀具，以用于復雜幾何表面的精加工和半精加工。

球頭銑刀被視為用于加工3D表面的傳統刀具。球頭銑刀是銑削作業中用于表面半精加工和精加工的最常用刀具。五軸加工中心領域的發展，以及現代CAM系統的重大進步，使得不同切削刃型的刀具在市場中涌現，也就是弧形或桶形立銑刀。盡管這些刀具為機械工人所熟知，但還是經常被人忽視。五軸加工結合 CNC軟件和復雜刀具配置的計算機建模，使得圓桶形立銑刀的應用重回大眾的視野。

這些立銑刀的切削刃呈圓弧形，代表半徑大于刀具標稱半徑的一段圓弧。為了便于比較，在球頭銑刀中，刀具半徑即切削刃的半徑。與球頭銑刀相比，使用“多刀路銑削技術”的弧形銑刀來加工表面可顯著增加步距，從而縮短切削時間。在加工復雜表面時，三軸CNC機床無法保證桶形刀具的正確切削位置。而五軸機床可實現桶形銑刀的充分利用。

桶形刀具，經濟合理

根據切削刃相對于刀具軸線的方向，桶形立銑刀具有多種配置，如純桶形、錐桶形、透鏡形以及橢圓形或拋物線形。刀具的刃形決定了刀具的應用。例如，透鏡形刀具同時適用于五軸和三軸機床，而錐桶形輪廓的立銑刀僅適用于五軸機床。桶形刀具設計應用于多刃整體立銑刀中，可提供更高的刀具精度，并將刀具的齒數最大化。

伊斯卡NEOBARREL刀具系列包括多個系列。圖1是直徑范圍為8-12 mm 的整體硬質合金立銑刀（SCEM）。10mm錐桶形硬質合金立銑刀具有半徑為85mm 的弧形外圓切削刃。與 10mm球頭銑刀相比，該立銑刀的步距提高了四倍，并達到相同的加工表面粗糙度。

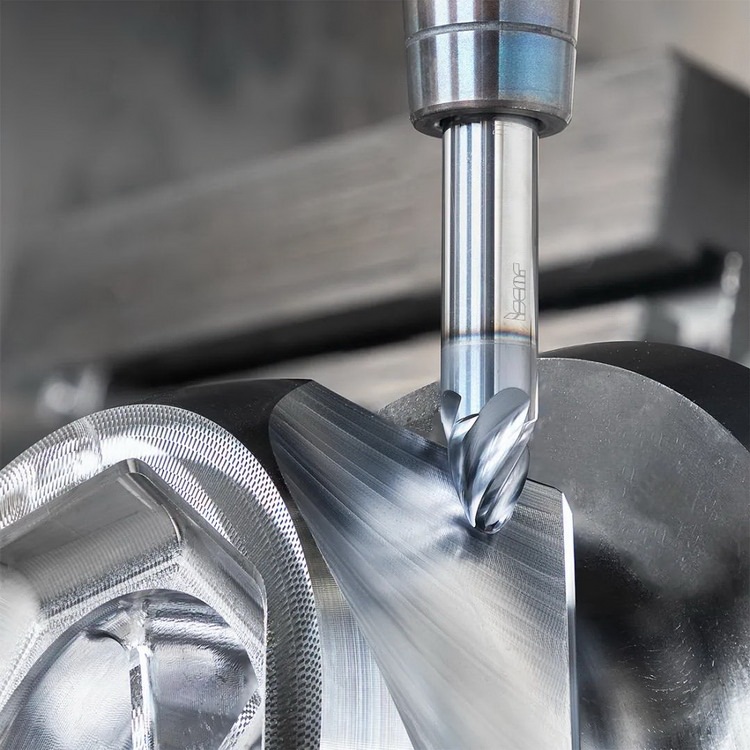

圖1　整體硬質合金桶形銑刀在曲線形狀的加工中行之有效

伊斯卡的MULTI-MASTER系列是可更換硬質合金頭產品系列。該系列的全新錐桶形刀頭，與SCEM具有相同切削刃型和直徑范圍，并為 MULTI-MASTER系列在五軸機床上的應用提供了多種選擇。MULTI-MASTER系列刀具的可更換頭設計確保了硬質合金的合理使用，經濟成本優勢顯著。多樣化的刀體、延長桿和減徑桿可實現為復雜的加工項目定制模塊化刀具組件。

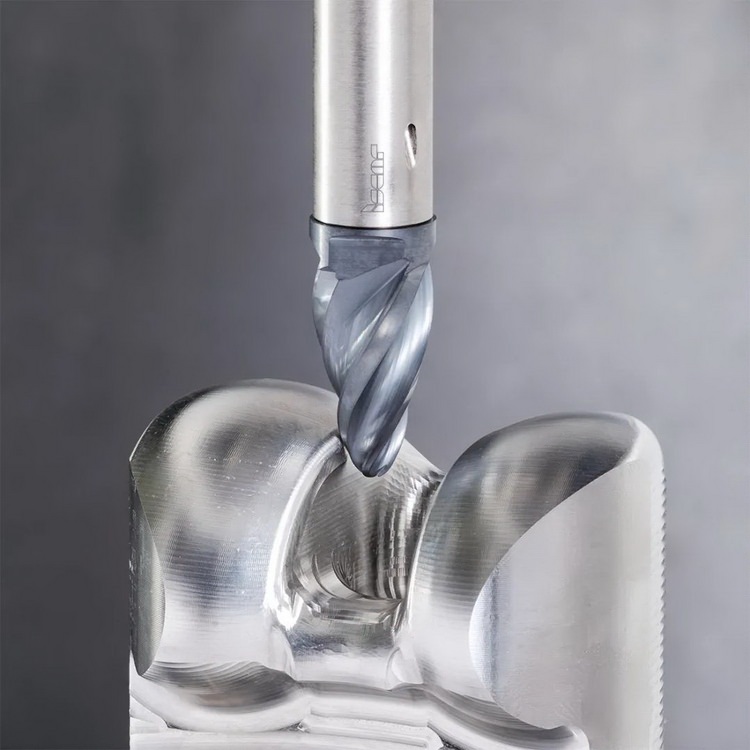

圖2　整硬可換頭桶形刀頭被成功應用于高成本效益的MULTI-MASTER 設計理念中

單刀片設計，符合邏輯

伊斯卡近期推出了全新的桶形立銑刀系列，該系列采用了單刀片刀具設計方式。

眾所周知，與可更換硬質合金刀頭的刀具或整體硬質合金立銑刀相比，單刀片刀具的精度較低。但如果我們對單刀片刀具進行分析并對精度做出一些妥協，那么單刀片刀具也可以和可換頭刀具或者整硬刀具進行競爭。

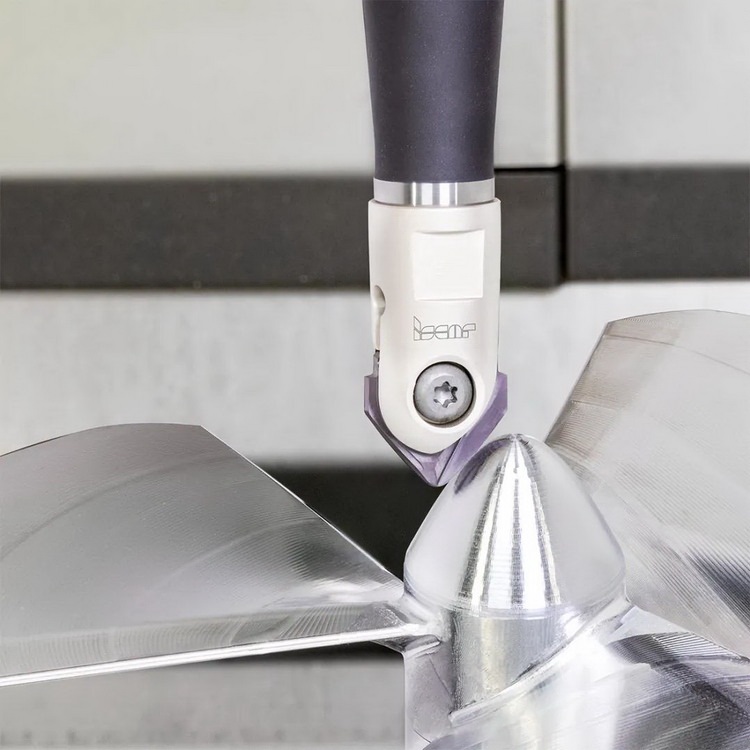

圖3

在加工關鍵零部件的復雜表面時，單刀片桶形刀具表現出高性能參數為了消除對單刀片桶形刀具設計合理性的質疑，我們應該考慮幾個方面。單刀片刀具通過擴大桶形銑刀的直徑范圍來提高成本效益。這些刀具的標稱直徑為16-25 mm。與適合硬質合金立銑刀和可更換頭的進給量相比，耐用的刀片結構和高剛性的刀片夾持使每齒的進給量有所增加。這確保了適當?shù)倪M(jìn)給速度，從而高效地進行加工。當加工穩定性較差時，減少齒數有助于控制振動。 BALLPLUS系列刀具可通過使用桶形刃口刀片將常規刀具轉換為桶形立銑刀。伊斯卡BALLPLUS刀具包括多種刀體、刀桿和延長桿的選擇，大大簡化了刀具定制。如今，單刀片桶形刀具設計成為了更加符合邏輯、更加合理的選擇。在現代制造業中，桶形銑刀的前景十分廣闊。金屬加工行業已實現了桶形設計的許多應用用途。其中包括整體硬質合金桶形立銑刀、整硬可換頭式桶形銑刀和單刀片桶形銑刀，這些產品構成了一個完整的桶形仿形銑刀系列，共同面對未來的挑戰。

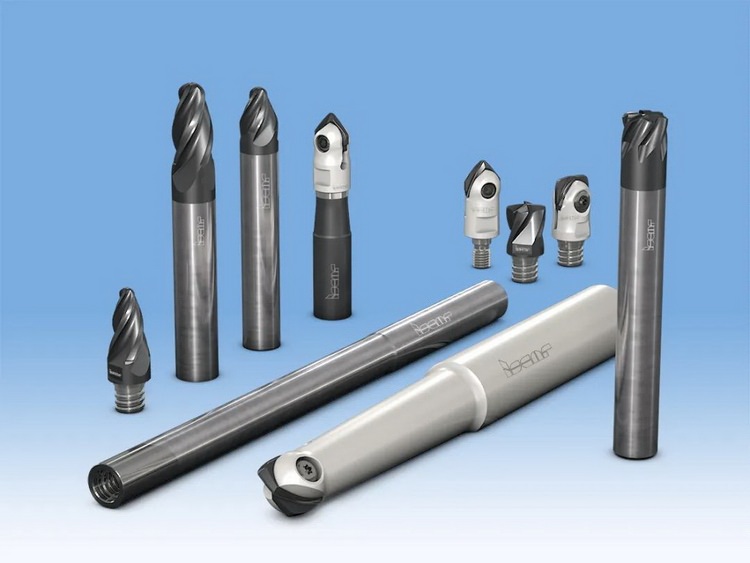

圖4　各種不同設計理念的桶形銑刀
