在現代制造業中，圓形的工件要比平形的工件多，小到螺絲、螺母、墊片，再到氣缸、軸承，圓形的應用度確實非常高。在CNC加工、注塑加工、壓力鑄造、擠出等各種工藝中，圓形零件非常多見。那么針對圓形的一些特別公差概念，我們有必要了解清楚。

圓形工件的測量示例

而對于這些旋轉的零部件而言，最需要急切解決的問題就是如何評估他們真實的圓“型”。今天向大家介紹圓度相關的符號和定義（參考標準： ISO/DIS 1101 ：2017， ISO 5459）。

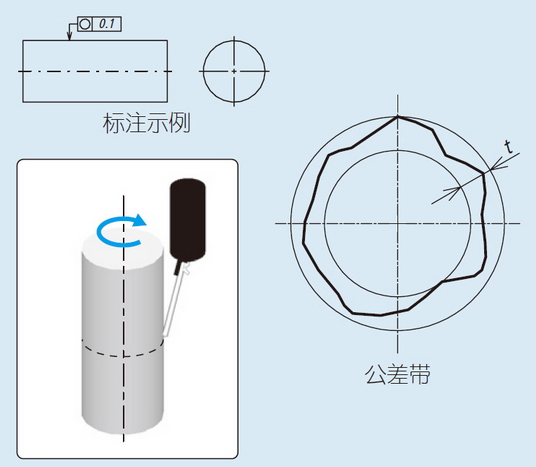

圓度

提取圓周應限定在半徑之差為t的兩個共面同心圓之間的公差帶內。

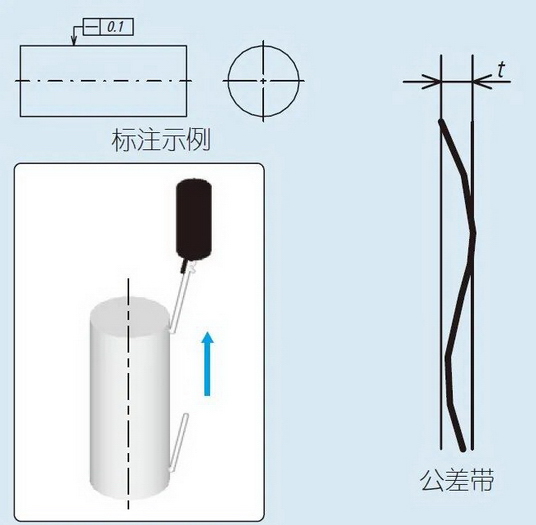

直線度

圓柱表面提取的棱邊應限定于指定方向且間距為t的兩條平行直線之間的公差帶內。

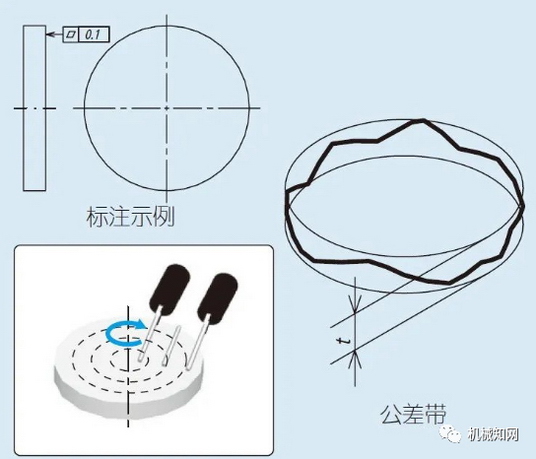

平面度
是距離為公差值t的兩個平行平面之間的區域。

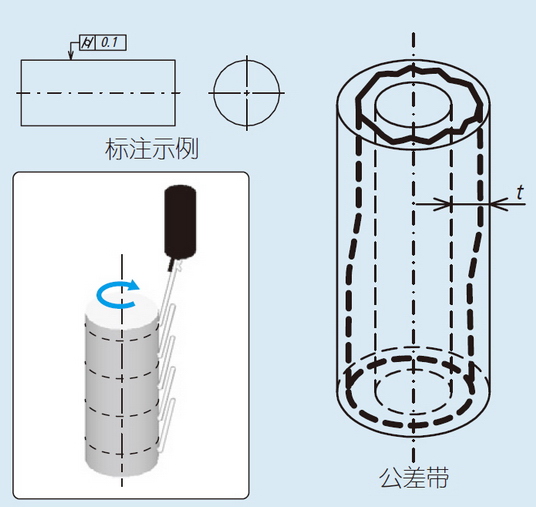

圓柱度

提取圓柱表面應限定在半徑差為t的兩個同軸圓柱面之間形成的公差帶內。

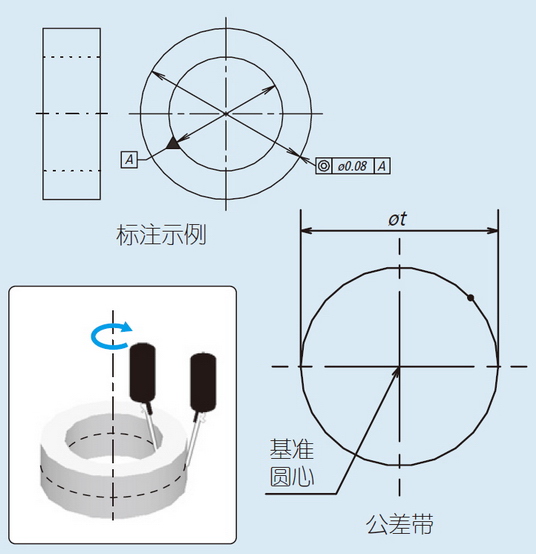

同心度
圓的提取中心應限定在直徑為t 的與基準同心的圓周所形成的公差帶內。

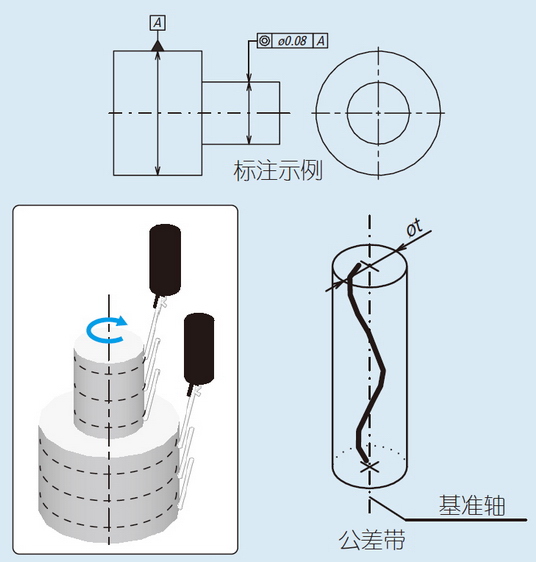

同軸度
提取軸線應限定在直徑為t的與基準同軸的圓柱面形成的公差帶內。

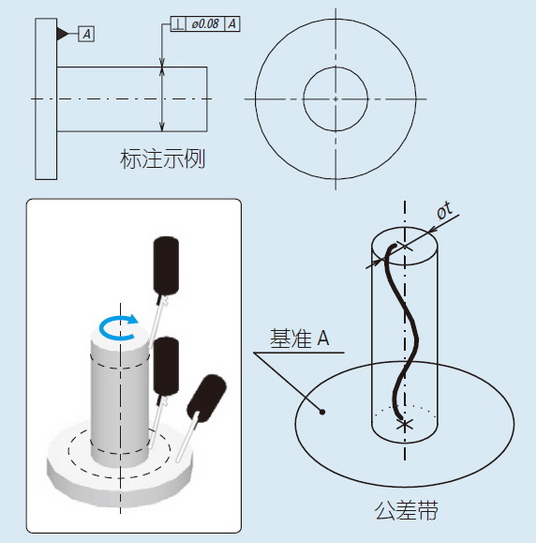

垂直度
提取軸線應限定于直徑為t且垂直于基準面的圓柱面形成的公差區域內。

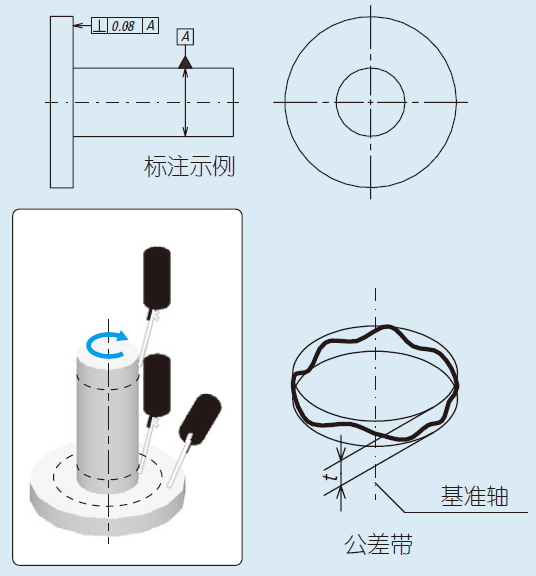

提取面應限定在間距為t的且垂直于基準軸線的兩個平行平面之間形成的公差帶。

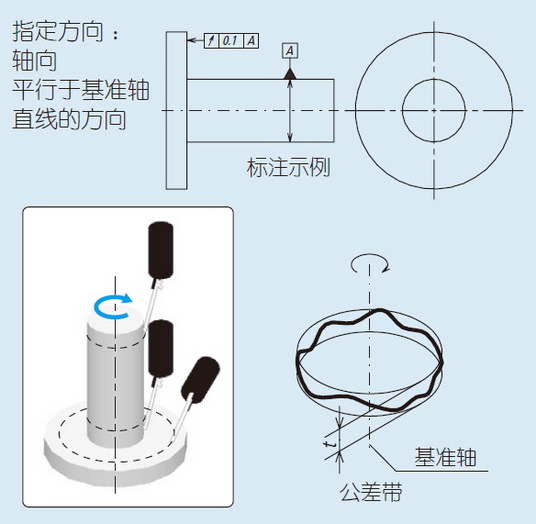

圓跳動（徑向和軸向）
徑向圓跳動：
在任意垂直于基準軸線的截面內，提取線應限定在半徑差為t 且圓心在基準軸線上的兩共面同心圓之間形成的公差帶內。

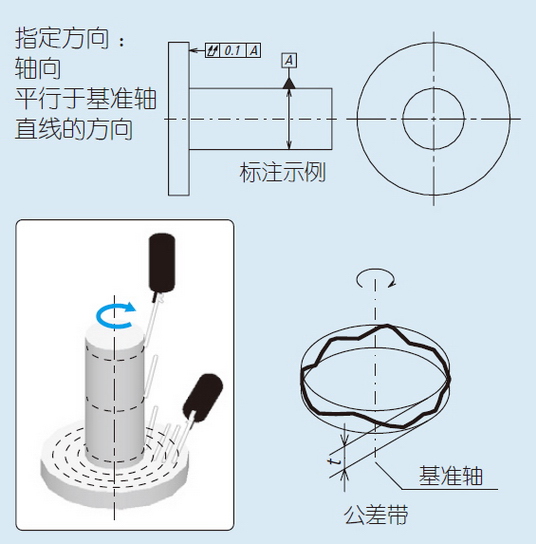

全跳動（徑向和軸向）
徑向全跳動：
提取表面應限定在半徑差為t且與公共基準軸線同軸的兩圓柱面之間形成的公差帶內。
